了解不同形狀的波紋管有利于選型使用

了解不同形狀的波紋管的特征和特性，有利于我們選擇出符合各種工況的和各種設備的波紋管設備。波紋管的波紋形狀可分為“U”形狀，“Ω”形狀，“C”形狀，“S”形狀，“V”形狀，不同的形狀有不同的特點。

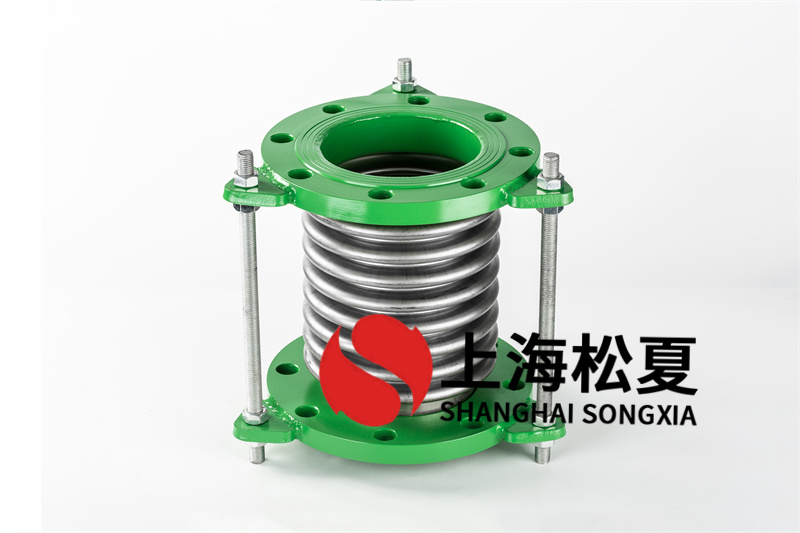

（1）“U”型波紋管圖是目前運用多的一種波紋管，其特點是：U型波紋管受壓性能比較好，能承受較大的橫向力的壓縮，剛度大，使用壽命長，受力比較均勻，結構緊湊等特點。

（2）“V”型波紋管圖主要應用于航空航天和汽車等的抗振和降噪問題。其特點是：膜片的穩定好，剛度低，其V型波紋管的膜片形狀與氣體受壓時的波型更接近，多應用在航空航天領域，適用于降低激烈震動的情況。

（3）“S”型波紋管圖其特點是承壓能力較高，可是補償能力稍低。剛度略低于“U”型。

（4）“C”型波紋管圖其特點是承壓能力較高，可是補償能力低。制造工藝簡單，一般情況下不選用。

（5）“?”型波紋管圖，在內部壓力的大的情況下，受彎曲形變較小，不容易發生平面形變，因此在壓力較高、變形較小、規格較大的場合特別適用。
