概述波紋管補償器結構類型的挑選

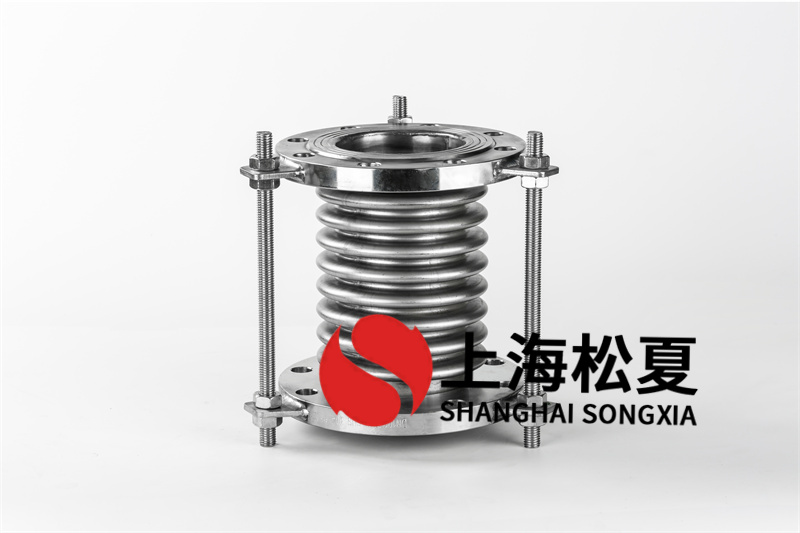

波紋管補償器的結構方式：

1.挑選波紋管補償器的兩邊端部的結構方式

挑選波紋管補償器的兩邊端部的結構方式，要考慮兩邊構造的成型工藝，焊接工藝和整個系統在構造方面的限制。

2.考慮是否需要導向設備

當波紋管補償器長度比較長時，為了防止在工作過程中產生柱失衡，應注意增加導向設備。比如，閥用波紋管補償器一般都設有導向設備。

3.考慮是否需要加強環

為了適應較高工作壓力的應用要求，波紋管補償器可以用加強環加強，或是選用多層結構，也可以應用這兩種構造的組合。加強環是局部加強，多層結構是總體加強。

4.挑選波紋形狀

根據波紋管補償器的用處、性能、使用要求以及各種波型的性能和制造特點等因素來挑選比較合適的波紋形狀。在一般情況下，多數挑選U型波紋管等。

5.確定波紋管層數

根據波紋管補償器的用處、工作壓力、剛度、工作介質等因素確定波紋管層數。由分析不同的計算公式知道，在總厚度相同的條件下，多層波紋管剛度只是單層波紋管剛度的1/Z或1/Z。因此多層波紋管具有變形應力小，使用壽命長等許多優勢。
