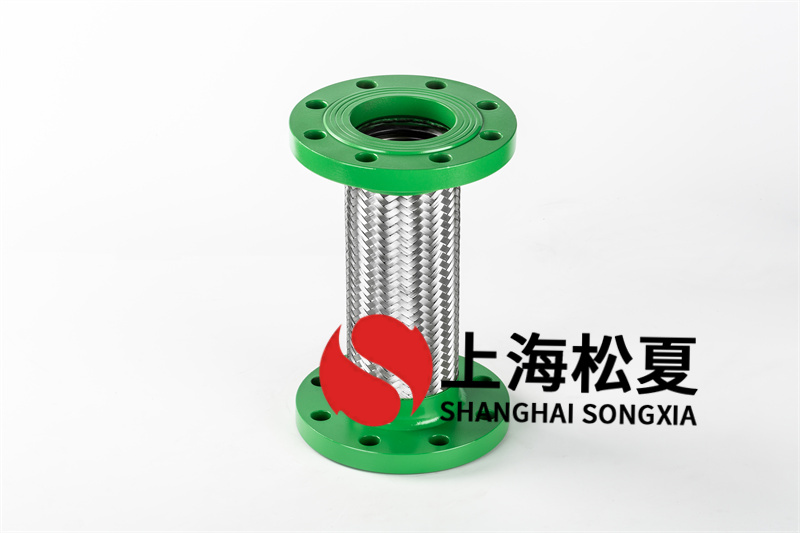

溝槽金屬軟管中波紋管幾何參數影響

波高和厚度是波紋管的重要參數，其數值不僅影響溝槽金屬軟管在位移作用下的穩定負荷，同時影響內壓作用下的穩定負荷。

圖1中列出了不用波高對應的橫著位移和內壓作用下的金屬軟管失調負荷，圖2為變化趨勢曲線。數據顯示隨波高增加，橫著位移作用下的失調負荷呈線性變大趨勢，但內壓作用下的失調負荷呈線性下降趨勢。因此波紋管波高增加，溝槽金屬軟管的橫向位移補償技能提升，但內壓穩定性減少。當管道系統設計壓力較低且位移補償量較大時應選用增大金屬軟管波紋管波高的方法提高其穩定性，保障溝槽金屬軟管運行。

圖3列出了不同波紋管薄厚對應的橫著位移和內壓作用下的溝槽金屬軟管失調負荷，圖4為變化趨勢曲線。數據顯示隨厚度增加，橫著失調位移和內壓作用下的失調負荷均呈線性增加趨勢。因此波紋管薄厚增加，金屬軟管位移和內壓影響下的平穩均得到提高。當管道系統設計壓力較高且位移補償量較大時應選用增加溝槽金屬軟管波紋管厚度的方式提高其承載力，保障金屬軟管運行。
